Как установить и подключить интернет розетку

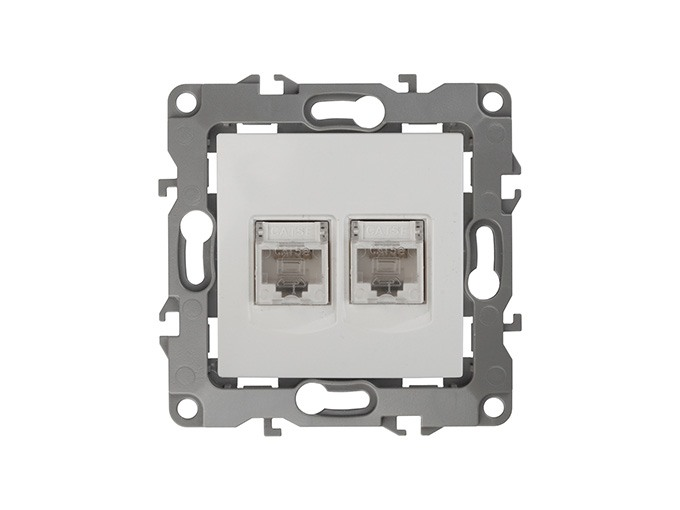

Сетевые интернет-розетки (RJ-45), которые также называются компьютерными, монтируются в стену в виде разъема для подключения соответствующего кабеля, с помощью чего пользователь ПК или ноутбука получает доступ к сети. Инструкция по установке для разных моделей практически не отличается.

На первоначальном этапе роутер подключается к стандартной бытовой розетке, после чего от устройства прокладывается кабель. Происходит это в канавке под облицовочными материалами, чтобы скрыть провод, тянущийся до подрозетника.

Монтаж

Для установки розетки в место, куда приходит провод, необходимо снять накладку и вытащить суппорт. Это упрощает монтаж, при этом у некоторых конструкций рамку можно установить на подрозетник сразу же, так как у них есть пазы, позволяющие регулировать положение видимой части оборудования.

В подрозетнике запас провода не должен превышать 15 сантиметров, лишнее можно удалить. Верхний слой изоляции необходимо снять, лучше всего для этого использовать стриппер, позволяющий сохранить целостность жилы. Если специального инструмента нет, подойдет канцелярский нож.

Длина верхнего слоя кабеля очищается не более, чем на 2,5 сантиметра. На этом же расстоянии нужно отрезать лишнюю нить, расположенную рядом с жилами. Крепкие нити в витой паре необходимы для вскрытия оболочек на больших расстояниях, из-за чего получили название «разрывные».

Схема подключения

От правильного подключения зависит возможность соединения компьютера с сетью. Для этого нужно внимательно изучить маркировку на контактной части розетки. Доступно всего два варианта соединения:

1. Стандарт «А».
2. Стандарт «В».

Эти названия используются в любых описаниях и инструкциях, связанных с сетевым подключением. Чаще всего применяется способ «В», для которого стандартна цветовая схема EIA/TIA-568B. Это значит, что на одной стороне зажима будут следующие цвета:

• оранжевый с белой полосой;
• оранжевый;
• зеленый с белой полосой;
• зеленый.

Порядок цветов важен, он должен быть точно таким же. С обратной стороны:

• синий;
• синий с белой полосой;
• коричневый с белой полосой;
• коричневый.

Провод пропускается через крышку, важно на этом этапе убедиться, что верхний изоляционный слой снят только на 2,5 сантиметра. Если зачистить кабель сильнее, например до стенки подрозетника, то сигнал будет гораздо хуже, хоть так и делают для стандартных розеток.

Провода вставляются в пазы в соответствии с изображенными цветами. Когда все элементы закреплены, крышка защелкивается. Жилы, выступающие наружу, отрезаются только после этого момента.

На данном этапе можно сказать, что розетка готова, остается только установить ее в суппорт. Шаг с ее захлопыванием крайне важен, так как в этот момент происходит автоматическое прорезание изоляции с помощью ножей, после чего появляется контактное соединение.

Использование обжимок в таких ситуациях запрещено, что указывается в инструкции. Работа этим инструментом не нужна из-за наличия ножей в конструкции розетки. С их помощью провода укладываются в нужную точку и срезается изоляция. На последнем шаге остается только установить декоративную рамку.

Частые ошибки

Существует несколько наиболее вероятных ошибок, которые можно допустить при первой установке. Лучше ознакомиться с ними в теории, нежели на практике.

Неверное расположение жил

Легко перепутать порядок их размещения на коннекторе и в розетке. Этого не произойдет, если внимательно отнестись к изучению надписей на корпусе и их сопоставлению с расцветкой жил.

Дополнительную проверку можно организовать с помощью тестера. При работе с прибором лампочки должны загораться по порядку, а не произвольно.

Жилы срезаны слишком рано

Сделать это нужно только после укладки каждого провода в отведенное для этого место. Возможно выпадение жилы, после чего установить ее обратно нужной стороной уже не выйдет. Придется пройти цикл подключения заново.

Столкнуться с проблемами можно и при маленьком запасе провода в монтажной коробке. При наличии описанной ситуации будет неоткуда взять новый кабель, из-за чего придется заново прокладывать его от роутера.

Слишком сильно зачищена изоляция

Ошибка, которую чаще всего допускают те, кто ранее работал только со стандартными розетками. От этого существенно ухудшается качество поступающего сигнала и снижается скорость. Повлиять на это может и работа с витой парой до места среза изоляции, когда этот участок расплетается отверткой или другими подручными средствами.

Расшивать витую пару нужно так, чтобы образовалась длина, достаточная для укладывания кабеля в прорезь. Не нужно раскручивать ее сильнее, чем на 13 мм. Игнорирование этого требования приведет к образованию ошибок типа crosstalk. Это снизит скорость интернета.
